Der Motortester für R/C - Modell
- Elektromotoren
MOTORCHECKER
|
- Prototyp vorgestellt in der AMT 8/95
- Präzisions - Schwungmassen -
Motortester
- elektronisch simulierter Fahrakku
und Regler, daher immer konstante Eingangsparameter
- gefräste Präzisions - Schwungscheibe
und Motorhalter mit sicherem Bajonettverschluß
- Auswertung über PC via RS 232
Schnittstelle
- DOS, Windows 3.XX und 95 Software
in deutsch und englisch
- 96er Version mit verstärkter
Endstufe, verbesserte Schwungscheibe und Motorhalterung
- Weltweit der Motortester mit der besten
Meßgenauigkeit und Praxistauglichkeit
|
Bildbeispiel: IMW Motorchecker Software Version
für Windows (deutsch)
- Inklusive
Programmteil, mit dem sich die optimale Untersetzung für jeden Motor,
Strecke, und Fahrzeugklasse bestimmen läßt. Eine Rennsimulation
mit allen wichtigen Fahrzeug und Streckendaten ist aus einer vorgefertigten
Datenbank möglich. Auch Höchstgeschwindigkeit, Beschleunigung
und Zweigangoptimierung können berechnet werden.

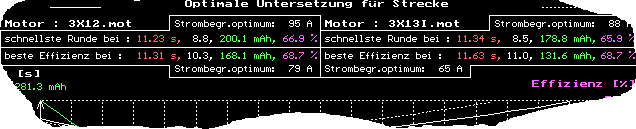

Ausschnitt Untersetzungsoptimierung (DOS)
Funktionsweise
des IMW Motorcheckers
- Bei dem IMW Motorchecker handelt es
sich um einen Schwungmassenmotortester. Der Motor wird durch einen elektronisch
geregelten, simulierten 6-zelligen Fahrakku betrieben und beschleunigt
eine Schwungscheibe, die auf der Motorwelle befestigt wird, vom Stillstand
bis zur Höchstdrehzahl des Motors.
- Während dieses Vorgangs wird
der Strom, die Spannung und die Drehzahl gemessen. Aus der Beschleunigung
der Schwungmasse wird das Drehmoment berechnet, und aus dem Drehmoment
und der aktuellen Drehzahl die mechanische Leistung.
- Der Wirkungsgrad wird aus dem Verhältnis
der mechanischen Leistung und der elektrischen Leistung berechnet, welche
sich aus dem Strom und der Spannung zusammensetzt.
Technische
Daten
- Schwungmassenmotortester für
05 - Elektro - Motoren mit elektronisch geregeltem, simuliertem 6 - zelligen
NC Fahrakku
- Eingang verpolungssicher, Strombegrenzung
110 A
- Messung von Strom und Spannung mit
12 Bit Auflösung
- Messung der Drehzahl über optischen
Reflexsensor mit 24 Bit Auflösung
- Datenübertragung zum PC über
serielle Schnittstelle
- Meßauflösung ohne Mittelung:
- RPM: 0,3 U/min, Drehmoment: 0,1 Nmm,
Leistung: 0,4 Watt,
- Strom: 0,035 A, Spannung: 0,002 V,
- Wirkungsgrad: 0,3%
- Meßgenauigkeit:
- RPM: 0,01%, Drehmoment: 0,45%, Leistung:
0,46%,
- Strom: 1%, Spannung: 0,5%,
- Wirkungsgrad: 2%
Lieferumfang
- Halterung für Motor mit Drehzahlsensor
und Befestigungsmaterial
- Schwungscheibe mit Befestigungsmaterial
und Reflexmarken
- Interfacebox mit Regelung für
elektronisch simulierten Akku und Meßwerterfassung, mit 9 - poligem
seriellen Verbindungskabel zum PC und Anschlußkabel für Motor
und Batterie
- IMW Motorchecker Software für
DOS und Windows 3.1 und 95 auf 31/2" Diskette und Anleitung
Für
den IMW Motorchecker wird folgendes Zubehör empfohlen
- PC ab 386dx 25Mhz VGA Grafikkarte,
640kB RAM, 3.5" Diskettenlaufwerk, Festplatte eine parallele Schnittstelle
für Drucker eine serielle Schnittstelle für Motortester
- Betriebssystem ab MS - DOS 5.0, Windows
3.xx oder Windows 95
- Drucker für Grafikausdruck -
HP Laserjet, HP Deskjet, IBM Nadeldrucker oder kompatible
- Stromversorgung 12 Volt 36 Ah Autobatterie
mit 120 A Spitzenstrom oder 10 - zelliger NiCd - Akku Sanyo 1700 N-SCRC
Der

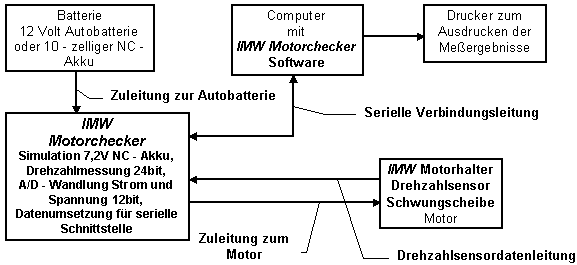

schematische Aufbau des Motortesters
Mehr
Informationen
Preis:
DM 890,-- ( Händlerpreis auf
Anfrage )
Zusätzliche Informationen über
Verkauf , Lieferung und technische Daten erhalten Sie ausschließlich
bei:
IMW Technologie, Nimrodstr. 67, 13469 Berlin, Tel. / Fax.: 030 - 411 15 27 oder E
- Mail.
Free
Software
IMW Motorchecker
Software Version 3.0 für Windows in Deutsch
zurück zur IMW Homepage
